超高效率三相异步电动机

类别:

YE3系列

86-13058810021

9454421@qq.com

产品资料下载： 巨奥 新的说明书.pdf

产品留言
相关产品

产品描述

产品特点

YE3系列超高效率电动机是采用新材料、新工艺制造的全封闭三相异步电动机，其效率指标符合GB18613-2012规定的2级。
其外形美观、高效节能，F级绝缘，防护等级为IP55，电机噪声低、振动小，运行可靠.需要节能的连续运行能频繁工作的一般使用场所。如风机、水泵等。



订货须知

本样本所提供的数据仅供用户参考，具体数据允许变动，订货前请惠予联系。订货时请注明所需电动机产品型号、功率、同步转速、电压、频率和安装结构等。此样本所有参数仅作参考选型用，如有变更，恕不奉告。

机座号/Frame No:80~355

工作制/: S1

功率/:0.75~315kW

绝缘等级/:F

冷却方式/:lC411

能效等级/:lE3

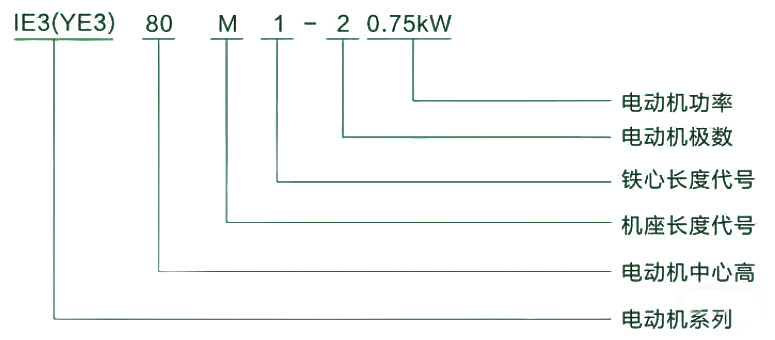

产品型号含义



性能数据

型号 功率(kW) 电流(A) 转速(r/min) 效率 功率因素 堵转转矩
额定转矩		 堵转电流
额定电流		 最大转矩
额定转矩		 噪声DB(A)
      同步转速3000 r/min
YE3-80M1-2 0.75  1.7  2870  80.7  0.83  2.3  7.0  2.3  62
YE3-80M2-2 1.1  2.4  2875  82.7  0.83  2.2  7.3  2.3  62
YE3-90S-2 1.5  3.2  2880  84.2  0.84  2.2  7.6  2.3  67
YE3-90L-2 2.2  4.6  2880  85.9  0.85  2.2  7.6  2.3  67
YE3-100L-2 3  6.0  2880  87.1  0.87  2.2  7.8  2.3  74
YE3-112M-2 4  7.8  2915  88.1  0.88  2.2  8.3  2.3  77
YE3-132S1-2 5.5  10.6  2930  89.2  0.88  2.0  8.3  2.3  79
YE3-132S2-2 7.5  14.4  2930  90.1  0.88  2.0  7.9  2.3  79
YE3-160M1-2 11  20.6  2945  91.2  0.89  2.0  8.1  2.3  81
YE3-160M2-2 15  27.9  2945  91.9  0.89  2.0  8.1  2.3  81
YE3-160L-2 18.5  34.2  2945  92.4  0.89  2.0  8.2  2.3  81
YE3-180M-2 22  40.5  2950  92.7  0.89  2.0  8.2  2.3  83
YE3-200L1-2 30  54.9  2965  93.3  0.89  2.0  7.6  2.3  84
YE3-200L2-2 37  67.4  2965  93.7  0.89  2.0  7.6  2.3  84
YE3-225M-2 45  80.8  2965  94.0  0.90  2.0  7.7  2.3  86
YE3-250M-2 55  98.5  2975  94.3  0.90  2.0  7.7  2.3  89
YE3-280S-2 75  134  2975  94.7  0.90  1.8  7.1  2.3  91
YE3-280M-2 90  160  2975  95.0  0.90  1.8  7.1  2.3  91
YE3-315S-2 110  195  2985  95.2  0.90  1.8  7.1  2.3  92
YE3-315M-2 132  234  2985  95.4  0.90  1.8  7.1  2.3  92
YE3-315L1-2 160  279  2985  95.6  0.91  1.8  7.2  2.3  92
YE3-315L2-2 200  349  2985  95.8  0.91  1.8  7.2  2.2  92
YE3-355M1-2 220  383  2985  95.8  0.91  1.6  7.2  2.2  100
YE3-355M2-2 250  436  2985  95.8  0.91  1.6  7.2  2.2  100
YE3-355L1-2 280  488  2985  95.8  0.91  1.6  7.2  2.2  100
YE3-355L2-2 315  549  2985  95.8  0.91  1.6  7.2  2.2  100



性能数据

型号 功率(kW) 电流(A) 转速(r/min) 效率(%) 功率
因数		 堵转转矩
额定转矩		 堵转电流
额定电流		 最大转矩
额定转矩		 噪声
同步转速1500r/min
YE3-80M2-4 0.75 1.8 1430 82.5 0.75 2.3 6.6 2.3 56
YE3-90S-4 1.1 2.6 1430 84.1 0.76 2.3 6.8 2.3 59
YE3-90L-4 1.5 3.5 1430 85.3 0.77 2.3 7.0 2.3 59
YE3-100L1-4 2.2 4.8 1440 86.7 0.81 2.3 7.6 2.3 64
YE3-100L2-4 3 6.3 1440 87.7 0.82 2.3 7.6 2.3 64
YE3-112M-4 4 8.4 1455 88.6 0.82 2.2 7.8 2.3 65
YE3-132S-4 5.5 11.2 1465 89.6 0.83 2.0 7.9 2.3 71
YE3-132M-4 7.5 15.0 1465 90.4 0.84 2.0 7.5 2.3 71
YE3-160M-4 11 21.5 1470 91.4 0.85 2.2 7.7 2.3 73
YE3-160L-4 15 28.8 1470 92.1 0.86 2.2 7.8 2.3 73
YE3-180M-4 18.5 35.3 1470 92.6 0.86 2.0 7.8 2.3 76
YE3-180L-4 22 41.8 1470 93.0 0.86 2.0 7.8 2.3 76
YE3-200L-4 30 56.6 1475 93.6 0.86 2.0 7.3 2.3 76
YE3-225S-4 37 69.6 1480 93.9 0.86 2.0 7.4 2.3 78
YE3-225M-4 45 84.4 1480 94.2 0.86 2.0 7.4 2.3 78
YE3-250M-4 55 103 1485 94.6 0.86 2.2 7.4 2.3 79
YE3-280S-4 75 136 1490 95.0 0.88 2.0 6.9 2.3 80
YE3-280M-4 90 163 1490 95.2 0.88 2.0 6.9 2.3 80
YE3-315S-4 110 194 1490 95.4 0.89 2.0 7.0 2.2 88
YE3-315M-4 132 236 1490 95.6 0.89 2.0 7.0 2.2 88
YE3-315L1-4 160 285 1490 95.8 0.89 2.0 7.1 2.2 88
YE3-315L2-4 200 352 1490 96.0 0.90 2.0 7.1 2.2 88
YE3-355M1-4 220 387 1490 96.0 0.90 2.0 7.1 2.2 95
YE3-355M2-4 250 440 1490 96.0 0.90 2.0 7.1 2.2 95
YE3-355L1-4 280 492 1490 96.0  0.88 2.0  7.1 2.2 95
YE3-355L2-4 315 554 1490 96.0 0.88 2.0 7.1 2.2 95



性能数据

型号 功率(kW) 电流(A) 转速(r/min) 效率(%) 功率
因数		 堵转转矩
额定转矩		 堵转电流
额定电流		 最大转矩
额定转矩		 噪声
同步转速1500 r/min
YE3-90S-6 0.75 2.0  945 78.9 0.71 2.0  6.0  2.1 57
YE3-90L-6 1.1  2.8  950  81.0  0.73  2.0  6.0  2.1  57
YE3-100L-6 1.5  3.8 950 82.5 0.73 2.0 6.5 2.1 61
YE3-112M-6 2.2  5.4 965 84.3  0.74  2.0  6.6  2.1  65
YE3-132S-6 3 7.2 975 85.6 0.74 2.0  6.8 2.1 69
YE3-132M1-6 4  9.5  975  86.8  0.74  2.0  6.8  2.1  69
YE3-132M2-6 5.5 12.7 975 88.0  0.75  2.0  7.0  2.1  69
YE3-160M-6 7.5  16.2  980  89.1  0.79  2.0  7.0  2.1  73
YE3-160L-6 11 23.1 980 90.3  0.80  2.0  7.2  2.1  73
YE3-180L-6 15  30.9 980 91.2  0.81  2.0  7.3  2.1  73
YE3-200L1-6 18.5 37.8 985 91.7 0.81 2.0  7.3 2.1 73
YE3-200L2-6 22  44.8 985 92.2  0.81  2.0  7.4  2.1  73
YE3-225M-6 30 59.1 985 92.9 0.83 2.0  6.9  2.1  74
YE3-250M-6 37  71.7 985 93.3  0.84  2.0  7.1  2.0  76
YE3-280S-6 45 85.8 990 93.7 0.85 2.0  7.3 2.0  78
YE3-280M-6 55  103 990 94.1  0.86  2.0  7.3  2.0  78
YE3-315S-6 75 143 990 94.6 0.84 2.0  6.6  2.0  83
YE3-315M-6 90  170  990  94.9  0.85  2.0  6.7  2.0  83
YE3-315L1-6 110 207 990 95.1 0.85 2.0  6.7 2.0  83
YE3-315L2-6 132  244 990 95.4  0.86  2.0  6.8  2.0  83
YE3-355M1-6 160 296 990 95.6 0.86  1.8  6.8  2.0  85
YE3-355M2-6 200  365  990  95.8  0.87  1.8  6.8  2.0  85
YE3-355L1-6 220 401 990 95.8 0.87 1.8 6.8 2.0  85
YE3-355L2-6 250  456  990  95.8  0.86  1.8  6.8  2.0  85



常用的安装结构型式，以及适用的机座号见下表

机座号 基本安装结构 派生的安装形式
B3   B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V18
80~112 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
132~160 √ √ √ √ √ √ √ √ √ √ √ √ — — —
180~280 √ √ √ √ — — — — — — — — — — —
315~355 √ — √ √ — — — — — — — — — — —

"√”表示可以制造生产的结构型式，电机订购时，若不作说明的接线盒为侧式右出线



安装结构型式B14(机座无底脚、端盖上有小凸缘)

机座号NO. 极数 安装尺寸
D E F G M N P R S T AC AD HF L
80M 2,4,6 19  40  6  15.5  100  80  120  0  4-φM6 3.0  175  145  — 305
90S 24  50  8  20  115  95  140  4-φM8 195  165  360
90L 390
100L 28  60  24  130  110  160  3.5  215  180  245  435
112M 240  190  265  470



安装及外形尺寸B34(机座带底脚、端盖上有小凸缘)

机座号 极数 安装尺寸 外形尺寸
A B c D E F G H K M N P R S T AA BB  HA AB AC AD HD L
80M 2,4,6 125 100  50  19 40  6  15.5  80 10  100 80 120  0  4-φM6 3  32  150 12 165 175 145 220 305
90S 140  100 56  24  50  8  20  90  115  95  140  4-φM8 34  185  14  180  195  165  260 360
90L 125 34  210  14 390
100L 160  140  63  28  60  24  100 12  130  110  160  3.5  39  223  16  205  215  180  270  435
112M 190  140  70  112 45 230  16  230  240  190  300  470

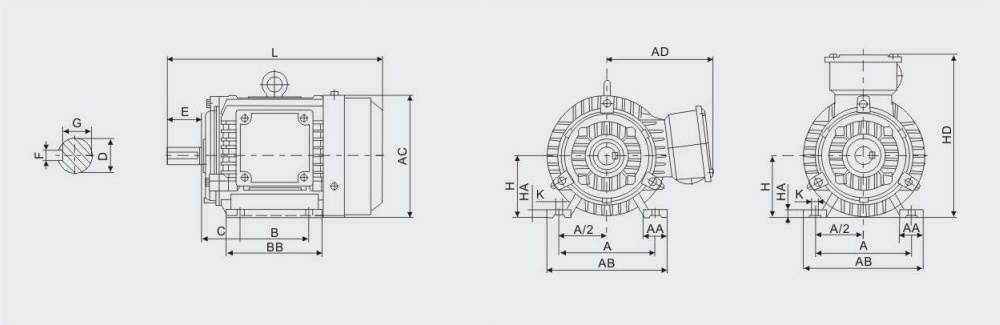

安装及外形尺寸 B3(机座带底脚、端盖无凸缘)

机座号 极数 安装尺寸 外形尺寸
A B C D E F G H K AA BB HA AB AC AD HD L
 80M 2,4,6 125  100  50  19  40  6  15.5  80  10  32  150  12  165  175  145  220  305
 90S 140  100  56  24  50  8  20  90
100		 34  185  14  180  195  165  260  360
 90L 125  24  34  210  14  390
 100L 160  140  63  28  60  12  39  223  16  205  215  180  270  435
 112M 190  140  70  33  112  45  230  16  230  240  190  300  470
 132S 216  140  89  38  80  10  132  55  186  20.5  270  275  210  345   510
 132M 178  55  224  20.5  560
 160M 254  210  108  42  110  12  37  160  14.5  65  304  23  320  330  255  420  670
 160L 254  65  334  23  700
 180M 279  241  121  48  14  42.5  180  70  311  25  355  380  280  455  740
 180L 279  70  349  25  790
 200L 318  305  133  55  16  49  200  18.5 74  379  29  395  420  305  505  790
 225S 4  356  286  149  60  140  18  53  225  78  368  31  435  470  335  560  830
 225M 2  311  55  110  16  49  393  31  825
46 60  140  18  53  855
 250M 2  406  349  168  60  140  18  53  250
24		 80  445  33  490  510  370  615  915
4,6 65  58
 280S 2 457  368  190  280  90  485  38.5  550  580  410  680  985
4,6 75  20  67.5
 280M 2  419  65  18  58  536  1035
4,6 75  20  67.5
 315S 2  508  406  216  65  18  58  315  28  120  570  45  635  645  530  845  1240
4,6 80  170  22  71  1270
 315M 2  457  65  140  18  58  610  1350
4,6 80  170  22  71  1380
 315L 2  508  65  140  18  58  680  1350
4,6 80  170  22  71  1380
 355M 2  610  560  254  75  140  20  67.5  355  130  690

750		 52  730  710  655  1010  1500
4,6 95  170  25  86  1530
 355L 2  630  75  140  20  67.5  1500
4,6 95  170  25  86  1530

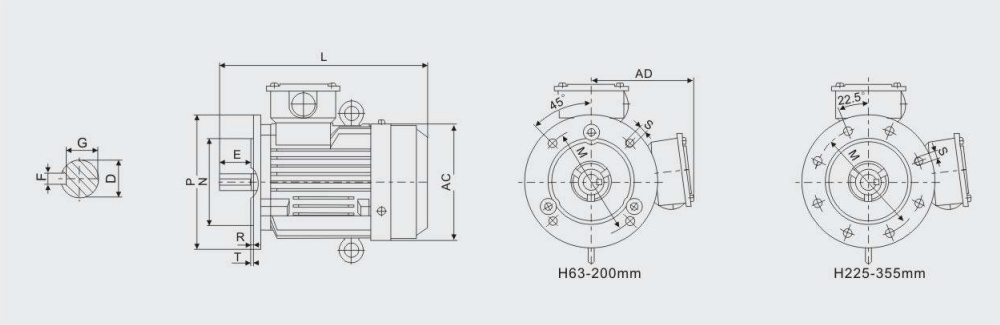

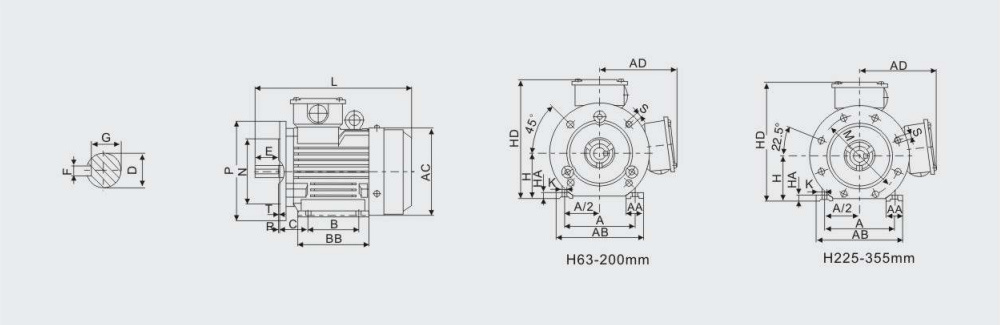

安装及外形尺寸B5(机座不带底脚、端盖有凸缘)

机座号 极数 安装尺寸 外形尺寸
D E F G M N P R s T AC AD HF L
80M 2,4,6 19  40  6  15.5 165  130  200  0  4-φ2 3.5  175  145  — 305
90S 24  50  8  20 195  165  360
90L 390
100L 28  60  24  215  180  250  0  4-φ4.5 4  215  180  245  435
112M 240  190  265  470
132S 38  80  10   33  265  230  300  0  275  210  315  510
132M 560
160M 42  110  12   37  300  250  350  0  4-φ8.5 5  330  255  385  670
160L 700
180M 48  14  42.5  380  280  430  740
180L 790
200L 55  16   49  350  300  400  0  420  305  480  790
225S 4  60  140  18   53  400   350  450  0  8-φ8.5 470  335  535  830
225M 2  55  110  16  49  825
4,6 60  140  18   53  855
250M 2  500   450  550  0  510  370  595  915
4,6 65  18  58
280S 2  580  410  650  985
4,6 75  20  67.5
280M 2  65  18  58  1035
4,6 75  20  67.5



安装及外形尺寸B35(机座带底脚、端盖有凸缘)

80M 2,4,6 125  100 50  19  40  6 16  80  10  165  130  200  0  4-φ2 3.5  32 150 12  165175  145  220305
90S 140  56  24  50  8  20  90  34 185 14  180  195  165  260  360
90L 125 34 210 14  390
100L 160190  140 63  28  60  24  100  12  215  180  250  0  4-φ4.5 4  39  223  16  205  215  180  270  435
112M 70  112  45  230  16  230  240  190  300  470
132S 216  89  38  80  10  33  132  265  230  300  55  186  20.5 270  275  210  345  510
132M 178 55  224  20.5 560
160M 254  210  108  42  110  12  37  160  15  300  250  350  0  4-φ8.5 5  65  304  23  320  330  255  420  670
160L 254  65  334  23  700
180M 279  241 121  48  14  43  180  70  311  25  355  380  280  455  740
180L 279 70 349  2529  790
200L 318  305 133  55  16  49  200  19  350  300  400  74 379  395  420  305  505  790
225S 4  356  286  149  60  140  18  53  225  400  350  450  0  8-φ8.5 78  368  31  435  470  335  560  830
225M 2  311  55  110  16  49  393  31  825
4，6 60  140  18  53 855
250M 2 406  349  168  250  24  500  450  550  80  445  33  490  510  370  615  915
4,6 65 58
280S 2  457  368  190  280  90  485 38.5  550  580  410  680  985
4，6 75 20 68
280M 2 419  65 18 58 536 1035
4,6 75 20 68
315S 2  508  406  216  65 18 58 315  28  600  550  660  8-φ4 6  120  570 45  635  645  530  845  1240
4，6 80 170 22 71 1270
315M 2 457  65 140 18 58 610 1350
4,6 80 170 22 71 1380
315L 2 508  65 140 18 68 680 1350
4,6 80 170 22 71 1380
355M 2  610  560 254  75 140 20 68 355  740  680  800  130  690 52  730  710  655  1010  1500
46 95 170 25 86 1530
355L 2 630 75 140 20 68 750 1500
4,6 95 170 25 86 1530

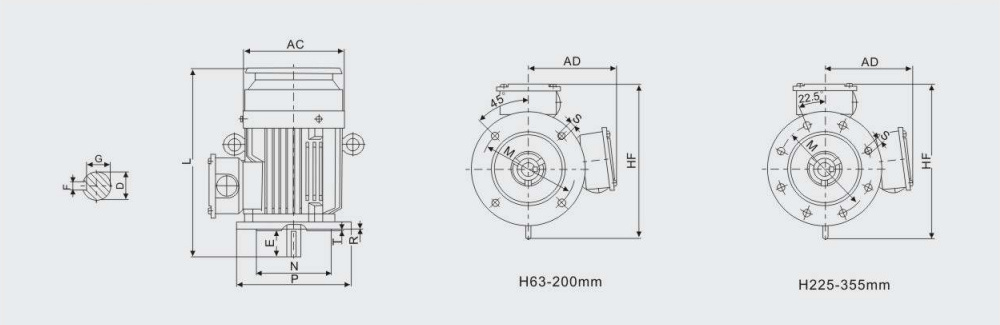

安装及外形尺寸 V1(立式安装、机座不带底脚、端盖有凸缘、轴伸向下的电动机)

机座号 极数 安装尺寸 外形尺寸
D E F G M N P R S T AC AD HF L
180M 2,4,6 48  110  14  42.5  300  250  350  0  4-φ8.5 5  380  280  500  800
180L 850
200L 55   16  49  350  300  400  420  305  550  860
225S 4  60  140   18  53  400  350  450  0  8-φ8.5 470  335  610  920
225M 2  55  110  16  49  915
46 60  140  18  53  945
250M 2  500  450  550  510  370  650  1020
46 65  58
280S 2  580  410  720  1110
46 75  20  67.5
280M 2  65  18  58
46 75  20  67.5  1150
315S 2  65  18  58  600  550  660  8-φ4 6  645 530 900 1360
46 80  170  22  71  1390
315M 2  65  140  18  58  1470
46 80  170  22  71  1510
315L 2  65  140  18  58  1470
46 80  170  22  71  1510
355M 2  75  140  20  67.5  740  680  800  710  655  1010  1640
46 95  170  25  86  1670
355L 2  75  140  20  67.5  1640
46 95  170  25  86  1670
